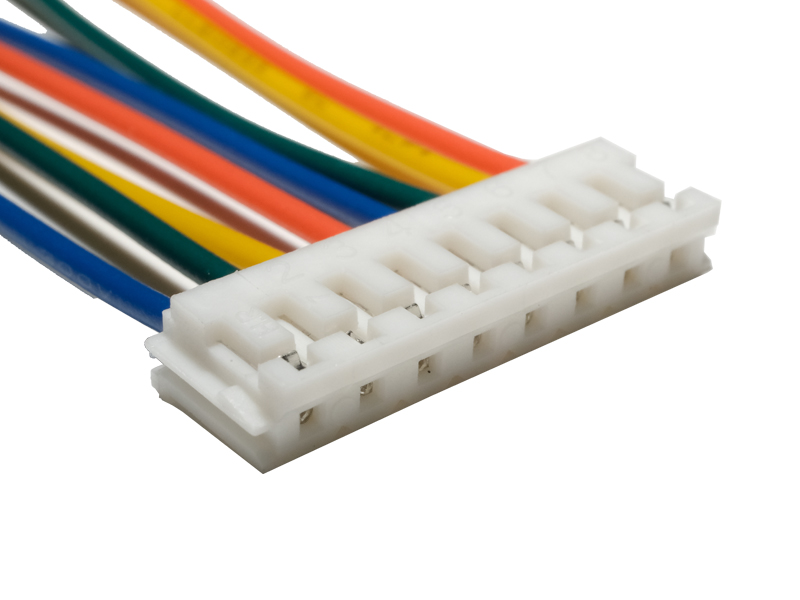

2.5mm Pitch Internal Power Extension Cable

A2502 (5264) 2.5mm间距 2~20针线对板连接器带线

A2502 (5264) 内部连接线采用符合 ROHS 和 UL 标准的环保材料制成。支持 22-30AWG 范围内线型定制，并通过严格的电气标准测试。塑料外壳可更换，并提供技术支持。最低订购量可协商。适用于扫地机器人以及冰箱、洗衣机、微波炉等多种家用电器。它能够稳定地传输电流和信号，确保设备运行平稳、性能可靠。

项目编号 :
A2502 (5264)

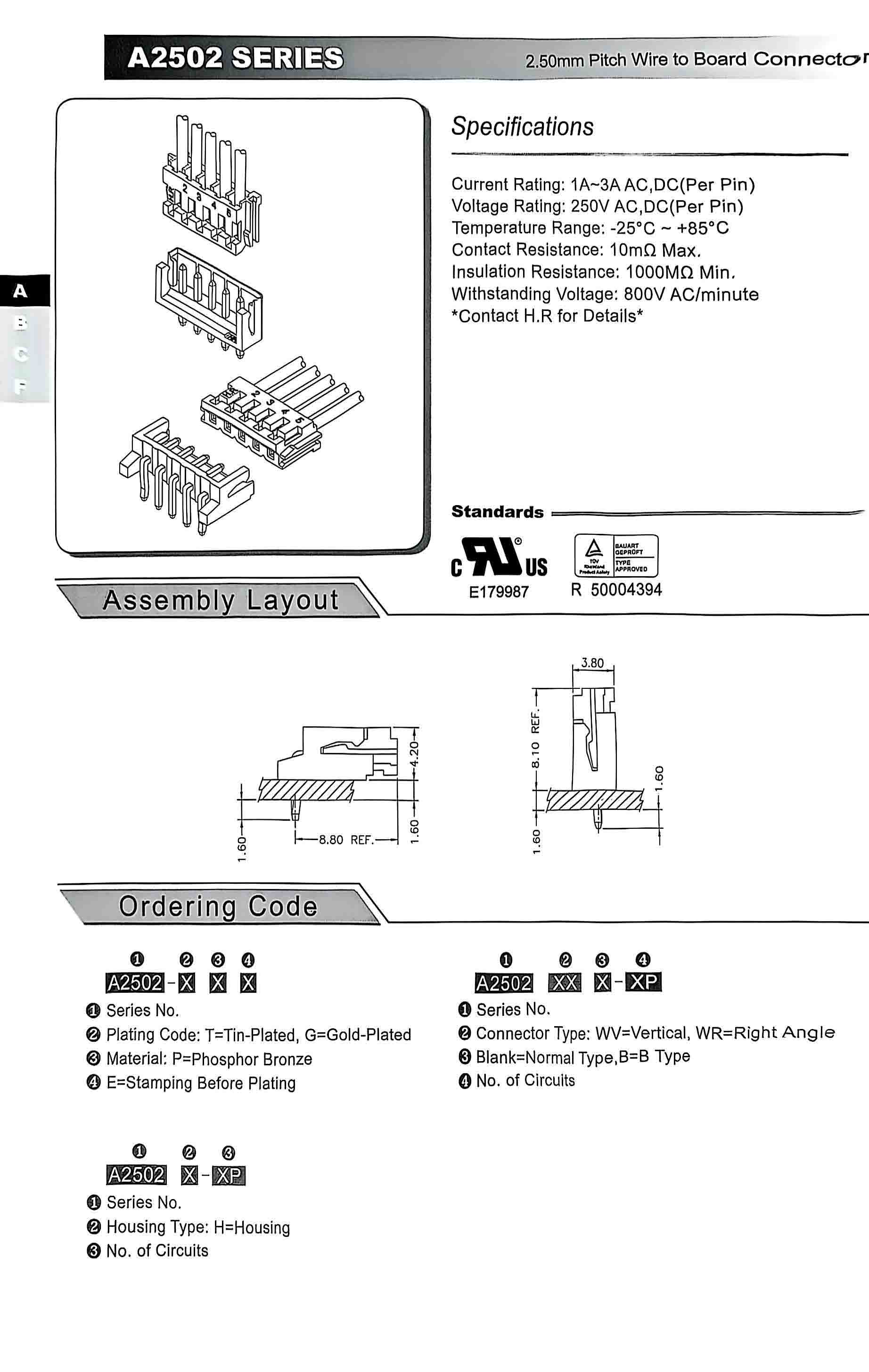

Current Rating :
1A~3A AC,DC(Per Pin)
Voltage Rating :
250V AC,DC(Per Pin)
Temperature Range :
-25°C~+85°C
Contact Resistance :
≤0.02Ω, 10mΩ Max.
Insulation Resistance :
≥000MΩ Min.
Poles :
2~15(20)
Applicable wire :
AWG28#~22#
Withstand voltage :
800V AC/minute, 1000V.AC/1min
Applicable PC Board Thickness :
1.6mm
Wire Gauge :
22-30AWG standard

立即询问

产品类别

新产品

产品详情

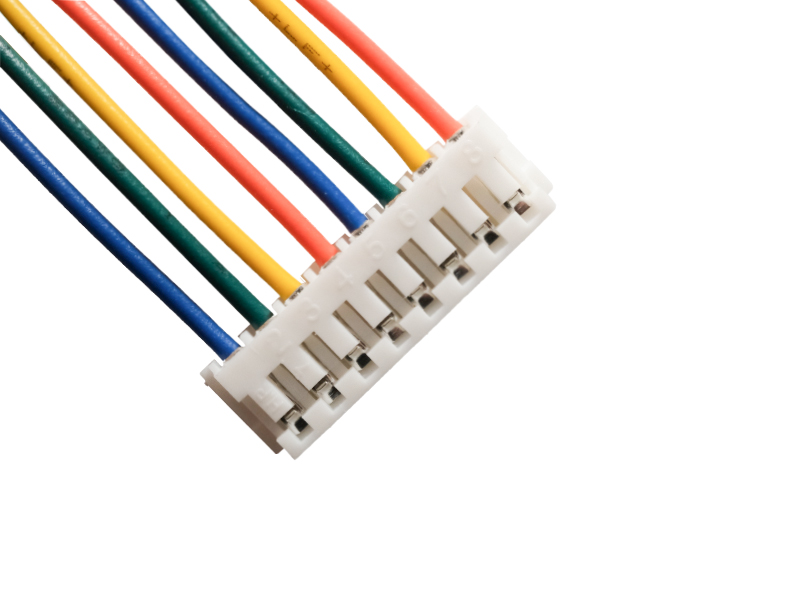

A2502 (5264) 2.5mm间距 2~20针线对板连接器带线

这些 内部电源延长线 采用符合ROHS和UL安全标准的环保材料。可根据客户需求定制规格。

产品概述

我们的连接器可兼容 22 至 30 AWG 的多种线规，灵活满足不同的电源和信号需求。如果您的项目需要非标准尺寸，我们也可以调整尺寸，以符合您的具体规格。

默认连接器型号为 A2502H，这是一款经过行业验证的可靠选择。然而，我们深知每个设计都是独一无二的，因此我们很乐意根据您的原理图或项目需求提供其他型号。

线缆长度不仅仅是一个数字，它直接影响性能和安装。因此，每个组件都经过精密设计，能够无缝融入您的设备布局，确保布线整齐、信号质量始终如一。

标准的黑色或白色并不总是合适的。我们提供多种电线颜色选择，方便您轻松识别线路，或与您的品牌配色方案相得益彰。自定义颜色编码不仅看起来更专业，也更易于维护。

材料与质量

认证：所有原材料均符合ROHS和UL安全/环保标准
生产过程：机器自动剥线和压接，手动外壳组装确保抗电磁干扰连接。
性能：在高干扰环境下保持稳定的导电性。

包装和交付

标准包装：用尼龙扎带和防静电气泡膜捆绑
定制包装：提供条形码标签、干燥剂袋和防静电纸箱
运输方式：空运、海运或国际快递
交付周期：与项目时间同步——需提前确认交付时间。（以实际交付时间为准）

典型应用
专为工业级内部连接而设计，对于以下应用至关重要：

工业控制系统
- CNC机床控制柜接线
- 自动化生产线主板链接
- 工业机器人控制箱集成

能源基础设施
- 太阳能逆变器内部配电
- 风电变流器控制模块接口
- 储能BMS单元连接

电信设备
- 5G基站射频单元互连
- 数据中心服务器背板布线
- 网络交换模块桥接

关键医疗系统
- CT扫描仪机架内部布线
- 血液分析仪电路连接
- 呼吸机主板信号传输

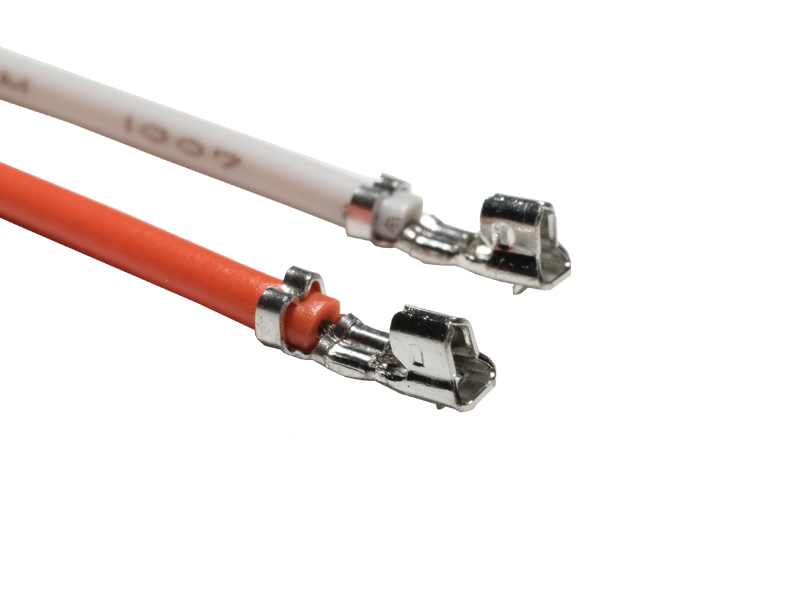

规格

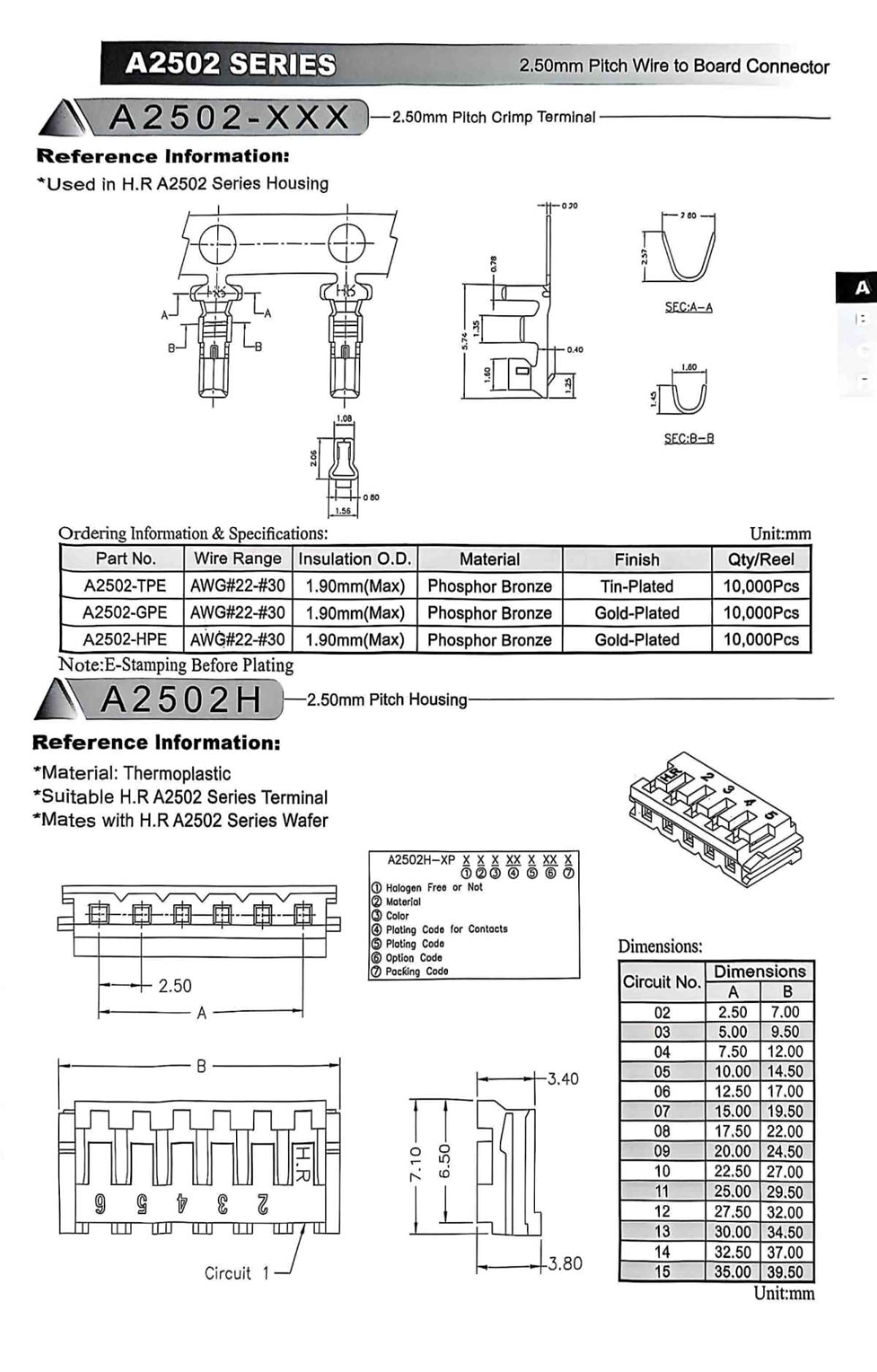

订购信息和规格：
零件编号	线材范围	绝缘外径	材料	结束	每卷数量
A2502-TPE	AWG#22-#30	1.90毫米（最大）	磷青铜	镀锡	10,000件
A2502-GPE	AWG#22-#30	1.90毫米（最大）	磷青铜	镀金	10,000件
A2502-HPE	AWG#22-#30	1.90毫米（最大）	磷青铜	镀金	10,000件

A2502(5264) 2.5mm间距外壳
参考信息：
*材质：热塑性塑料
*适合HR A2502系列终端
*与 HR A2502 系列晶片配合使用

方面：
电路号	方面
电路号	A	B
02	2.50	7.00
03	5.00	9.50
04	7.50	12.00
05	10.00	14.50
06	12.50	17.00
07	15.00	19.50
08	17.50	22.00
09	20.00	24.50
10	22.50	27.00
11	25.00	29.50
12	27.50	32.00
13	30.00	34.50
14	32.50	37.00
15	35.00	39.50

A2502 (5264) Internal Connecting Cable

热门标签 : 电线对连接电缆内部连接电缆 A2502（5264）内部连接电缆 Internal Power Extension Cable Wire to Board Connector with Cable 2.5mm Pitch Internal Power Extension Cable
